Динамометрический стенд предназначен для измерения выходной мощности ведущих колес транспортных средств при номинальном крутящем моменте, выходной мощности ведущих колес при номинальной мощности, сопротивления качению колес при нескольких скоростях, а также для проверки сопротивления система трансмиссии шасси, время разгона, расстояние скольжения и ошибка индикации скорости спидометра.
Ведущие колеса машины приводят во вращение основные и вспомогательные ролики. При отсутствии проскальзывания на поверхностях шин и катков линейная скорость на поверхности катков является скоростью движения транспортного средства. Датчик скорости, установленный на активном ролике, выдает импульсный сигнал, частота импульсов пропорциональна скорости ролика.
Сопротивление дороги при движении моделируется вихретоковой нагрузкой, а поступательная инерция автомобиля и вращательная инерция неведущих колес моделируется инерционной системой маховика.
При взаимодействии тока возбуждения вихретоковой машины с вращающимся внешним магнитным полем создается тормозной момент, который реагирует на поверхность ролика и воздействует на S-образный датчик давления через силовой рычаг. Выходной аналоговый сигнал датчика пропорционален величине тормозного момента.
Согласно соответствующим физическим теоремам, мощность P может быть рассчитана с учетом скорости (скорости) транспортного средства и силы тяги (крутящего момента).

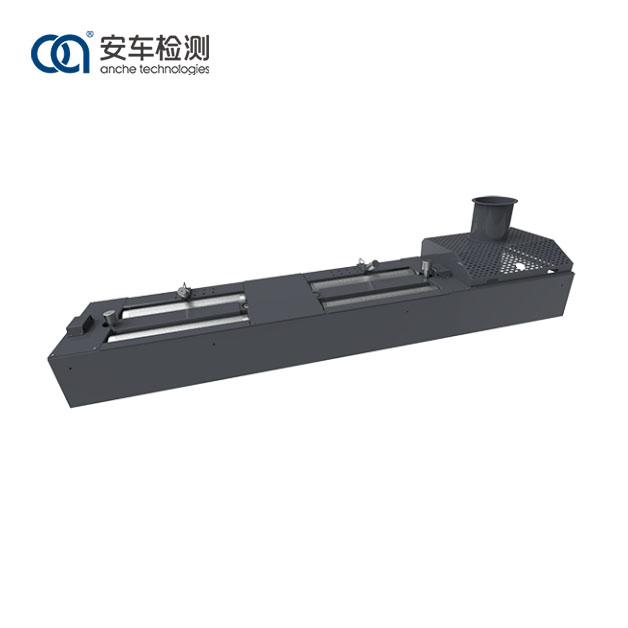

1. 13-тонный динамометрический стенд сварен из квадратных стальных труб и пластин из высококачественной углеродистой стали, имеет прочную конструкцию и высокую прочность.
2. Поверхность валика обработана по специальной технологии, имеет высокий коэффициент сцепления и хорошую износостойкость;
3. Установлено мощное вихретоковое устройство поглощения мощности с воздушным охлаждением, отличающееся превосходными характеристиками и простотой установки;
4. В измерительных компонентах используются высокоточные энкодеры и датчики силы, которые могут получать точные и точные данные;
5. Интерфейс подключения сигнала имеет конструкцию авиационной вилки, что обеспечивает быструю и эффективную установку, а также стабильные и надежные данные;
6. Ролики отличаются высокой точностью динамической балансировки и плавностью хода.
Динамометр шасси Anche спроектирован и изготовлен строго в соответствии с китайскими национальными стандартами GB 18285 «Предельные значения и методы измерения выбросов загрязняющих веществ в выхлопных газах бензиновых транспортных средств в условиях двухскоростного холостого хода и в условиях короткого режима движения», GB 3847 «Предельные значения и методы измерения выбросов дизельных транспортных средств». при свободном ускорении и цикле замедления, а также HJ/T 290 Технические характеристики оборудования и требования к контролю качества для испытаний на выбросы выхлопных газов бензиновых транспортных средств в кратковременном режиме нагрузки, HJ/T 291 Технические характеристики оборудования и требования к контролю качества для испытаний на выбросы выхлопных газов бензиновых транспортных средств в режим установившейся нагрузки и JJ/F 1221 калибровочная спецификация для динамометров шасси для испытаний на выбросы автомобильных двигателей. Динамометр с шасси Anche имеет логичную конструкцию, прочный и долговечный по своим компонентам, точный в измерениях, простой в эксплуатации, комплексный по своим функциям и четкий на дисплее. Результаты измерений и навигационная информация могут отображаться на светодиодном экране.
Динамометр шасси Anche подходит для различных отраслей и областей и может использоваться на рынке послепродажного обслуживания автомобилей для технического обслуживания и диагностики, а также в испытательных центрах автомобилей для проверки транспортных средств.
Модель |
АКЦГ-13 |
|
Максимальная нагрузка на ось |
13 000 кг |
|
Размер ролика |
Φ373×1150 мм |
|
Максимальная скорость |
130 м/км |
|
Максимально проверяемый Тяга |
2×10 000 Н |
|
Ролик Динамический Точность баланса |
≥G6.3 |
|
Инерция машины |
1452±18 кг |
|
Работающий Среда |
Источник питания |
380 ± 38 В переменного тока/220 ± 22 В переменного тока, 50 Гц ± 1 Гц |
Температура |
0 ℃ ~40 ℃ |
|
Соответствующий Влажность |
≤85% относительной влажности |
|
Граничные размеры (Д×Ш×В) |
4400×2400×550 мм |
